Periksa Katup

Katup periksa menggunakan mekanisme sederhana untuk memungkinkan fluida mengalir dalam satu arah sekaligus mencegah aliran balik. Mereka terdiri dari badan katup, dudukan, dan cakram atau bola yang menutup bukaan katup ketika aliran fluida berbalik arah. Ketika fluida mengalir ke arah depan, piringan atau bola menjauh dari dudukannya, sehingga fluida dapat melewatinya; sedangkan ketika aliran fluida berbalik, piringan atau bola kembali ke tempatnya, menghalangi aliran dan mencegah aliran balik.

Kirim permintaan

Mengapa memilih kami

Peralatan Canggih
Zhejiang Diantai Valve Co, Ltd memiliki lebih dari 40 set peralatan presisi. Kami dilengkapi dengan mesin kontrol angka canggih, bengkel mesin, bengkel perakitan, dan gudang sintetis jadi atau setengah jadi untuk memastikan fleksibilitas dan pertukaran semua suku cadang produk.

Produk Kaya
Produk kami meliputi namun tidak terbatas pada: Ball Valves, PC Ball Valve, Soft Seal Ball Valves, Metal Seal Ball Valve, Strainer, Butterfly Valve, Cast Steel Valves, Air Valve, Dual Palte Check Valves, Gate Valve, Forged Gate Valves, Globe Valve, Forged Globe Valves, Forged Check Valves yang telah dijual ke seluruh dunia seperti Eropa, Amerika, dan Timur Tengah.

Tim Profesional
Perusahaan kami memiliki tim efisiensi tinggi dalam manajemen sumber, manajemen produksi, kontrol kualitas, pemenuhan pengiriman. Di setiap segmen, anggota staf kami dapat menyediakan produk & layanan tingkat tinggi untuk memenuhi permintaan pelanggan akan kualitas, keandalan, dan keamanan tinggi. Sementara itu, perusahaan memiliki tim teknologi modern untuk terus meneliti dan mengembangkan produk baru.

Layanan Terkemuka
Diantai Field Engineering Services menawarkan layanan dan pemeliharaan in-line kepada pelanggan pada semua produk katup kami. Tim insinyur/teknisi kami dilengkapi dengan peralatan paling canggih yang tersedia di pasar dan lebih dari 30 tahun pengalaman servis katup pada pembangkit listrik tenaga nuklir dan termal, pabrik bahan bakar fosil, petrokimia, dan industri lainnya.

Katup Periksa Kriogenik

Penggerak batang: Dua bagian memungkinkan penggantian yoke bushing in-line, pelepasan handwheel tanpa mempengaruhi posisi katup (tertutup atau terbuka).

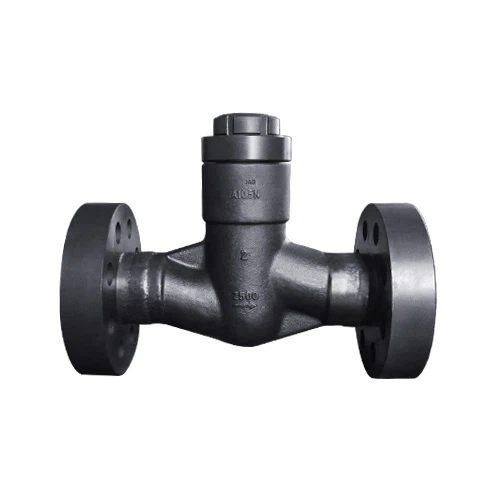

Katup Periksa Ayun Segel Tekanan

Tidak ada penetrasi pin engsel ke luar sehingga menghilangkan kemungkinan kebocoran segel pin dan memungkinkan servis in-line.

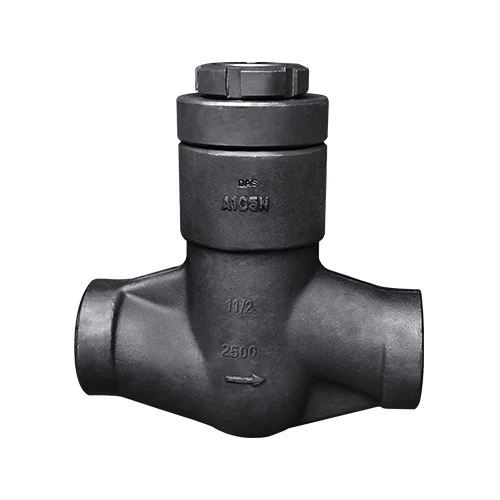

Katup Periksa Piston Segel Tekanan

Desain segel tekanan Diantai yang telah terbukti.
Perbaikan cepat dan mudah di jalur.
Paduan CoCr kursi integral.

Katup Periksa Ayun Penutup Baut

Sambungan kap bodi yang dibaut lebih kuat dan anti bocor.
Tidak ada penetrasi pin engsel ke luar sehingga menghilangkan kemungkinan kebocoran segel pin dan memungkinkan servis in-line.

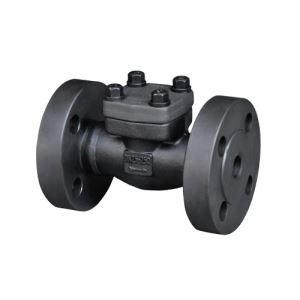

Katup Periksa Piston Penutup Baut

Sambungan kap bodi yang dibaut lebih kuat dan anti bocor.
Penurunan tekanan rendah dibandingkan dengan katup globe vertikal.
Ketahanan yang sangat baik terhadap perubahan termal.

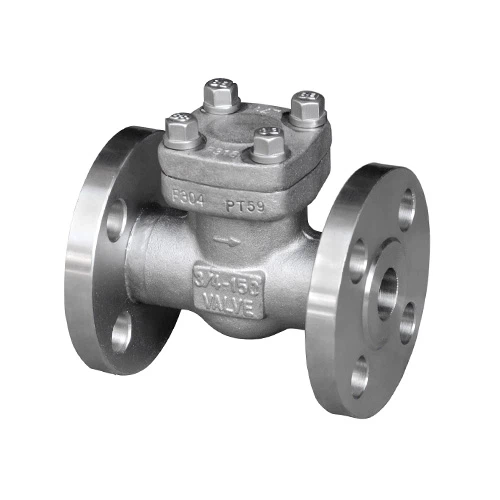

Katup Periksa Pistion

Rentang ukuran
NPS 1/2 - 4 (DN 15 - 100)
Peringkat tekanan
Kelas ASME 1690 - 4500

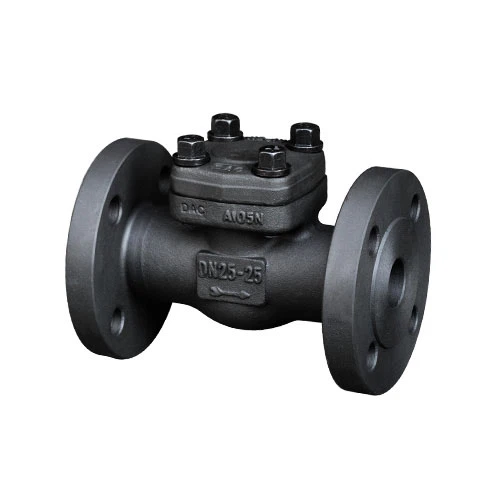

Periksa Katup

Desain segel tekanan Diantai yang telah terbukti.
Perbaikan cepat dan mudah di jalur.
Paduan CoCr kursi integral.

Apa Itu Katup Periksa

Keuntungan dari Katup Periksa

Keandalan Tinggi

Struktur katup periksa sederhana dan mudah dirawat, dengan penyegelan dan keandalan yang baik, sehingga mengurangi kemungkinan kegagalan.

Penghematan Energi

Hal ini bergantung pada perbedaan tekanan media itu sendiri untuk membuka dan menutup, sehingga menghilangkan kebutuhan peralatan listrik tambahan dan menghemat energi.

Keamanan Tinggi

Katup periksa secara efektif mencegah aliran balik media dan pecahnya pipa, sehingga memainkan peran penting dalam menjaga peralatan dan keselamatan pribadi.

Ekonomis dan Praktis

Katup periksa berbiaya rendah, mudah dioperasikan, memiliki masa pakai yang lama, dan banyak digunakan di berbagai sistem perpipaan aliran media.

Cara Kerja Katup Periksa

Tekanan Retak
Katup periksa memerlukan perbedaan tekanan minimum antara saluran masuk dan saluran keluar agar dapat terbuka, sehingga media dapat mengalir melaluinya. Tekanan hulu minimum saat katup terbuka disebut tekanan retak katup periksa. Tekanan retak spesifik bervariasi berdasarkan desain dan ukuran katup, jadi pastikan bahwa tekanan sistem dapat menghasilkan tekanan retak dari katup periksa yang dipilih.

Penutupan
Jika tekanan hulu turun di bawah tekanan retak atau jika terdapat tekanan balik (aliran mencoba berpindah dari saluran keluar ke saluran masuk), katup periksa satu arah akan menutup. Biasanya, katup periksa menggunakan gerbang, bola, diafragma, atau cakram yang ditekan pada segel untuk memblokir aliran. Gravitasi atau pegas dapat membantu proses penutupan.

Orientasi Instalasi
Karena katup satu arah hanya memungkinkan aliran dalam satu arah, mengetahui orientasi pemasangan yang benar sangatlah penting. Biasanya, panah pada badan katup menunjukkan arah aliran. Jika tidak ada tanda panah, periksa katup untuk memastikan katup dipasang pada arah aliran yang diinginkan. Jika katup dipasang terbalik, media tidak dapat bergerak melalui sistem, dan peningkatan tekanan yang diakibatkannya dapat menyebabkan kerusakan.

Katup Periksa Biasanya Terbuka dan Biasanya Tertutup
Katup periksa yang biasanya terbuka memungkinkan media mengalir dengan bebas tetapi menutup aliran jika terjadi aliran balik. Katup periksa yang biasanya tertutup mencegah aliran media sampai tekanan retak meningkat, dan pada saat itulah katup terbuka.

Jenis Katup Periksa

Katup periksa dikategorikan ke dalam berbagai jenis berdasarkan karakteristik seperti desain, mode pengoperasian, bahan katup, dan ukuran. Karakteristik paling umum untuk mengklasifikasikan katup periksa adalah desain/pembangunan. Berikut ini adalah beberapa jenis check valve yang umum digunakan:

Katup Periksa Ayun
Katup periksa ayun dilengkapi dengan cakram yang berengsel di satu sisi ke badan katup. Ketika fluida mengalir ke dalam katup dengan tekanan yang cukup, hal itu akan memaksa cakram terbuka, sehingga memungkinkan terjadinya aliran. Disk mati ketika ada aliran balik atau ketika tekanan aliran masuk tidak lagi mencukupi. Katup ini cocok sebagai katup periksa air dan banyak digunakan dalam sistem distribusi air.

Katup Periksa Cakram yang Memiringkan
Katup ini dirancang dengan cakram eksentrik ganda dan biasanya dipasang di antara dua flensa. Mereka cocok untuk aliran berdiameter besar dan memerlukan tekanan yang relatif tinggi untuk membukanya. Katup periksa cakram miring tidak direkomendasikan untuk aplikasi air limbah, karena serpihan dapat tersangkut di bagian katup yang berada di jalur aliran.

Katup Periksa Bola
Katup periksa bola menggunakan bola sebagai mekanisme penutupannya. Tekanan aliran masuk mengangkat bola dari dudukannya dan masuk ke ruang khusus. Ketika tekanan aliran masuk turun, bola kembali ke tempatnya, mematikan aliran dan mencegah aliran balik. Katup periksa bola berfungsi sangat baik sebagai katup periksa limbah karena mekanisme penutupannya tidak mengganggu aliran saat dibuka.

Katup Kaki
Katup kaki biasanya digunakan pada saluran pemompaan air untuk mencegah air terkuras saat pompa berhenti. Mereka dipasang di saluran hisap pompa dan biasanya dilengkapi layar yang menyaring kotoran dari reservoir. Fitur ini membuat katup kaki cocok untuk aplikasi pompa. Karena jenis katup ini mengandalkan gravitasi, maka harus dipasang secara vertikal di dalam pipa.

Katup Periksa Senyap Aksial
Katup-katup ini ditutup dengan bantuan pegas. Katup periksa senyap aksial adalah katup yang menutup dengan cepat untuk mencegah pompa berputar ke arah sebaliknya selama aliran balik, yang dapat merusak pompa.

Tujuan dari Katup Periksa

Mencegah Arus Balik
Tujuan utama dari katup periksa adalah untuk mencegah aliran balik. Fungsi ini melindungi peralatan, mencegah kontaminasi, membantu menjaga tekanan sistem, dan mengurangi water hammer.

Peralatan Pelindung
Arus balik dapat merusak peralatan di dalam sistem, seperti pompa, kompresor, dan komponen mekanis lainnya. Jika cairan mengalir ke arah yang salah, hal ini dapat menyebabkan keausan berlebihan, merusak segel, atau bahkan menyebabkan kegagalan dalam sistem. Katup periksa berfungsi sebagai pengaman yang melindungi peralatan ini dari efek aliran balik yang berbahaya.

Mencegah Kontaminasi
Dalam sistem yang melibatkan fluida berbeda, aliran balik secara tidak sengaja dapat menyebabkan pencampuran fluida ini. Kontaminasi seperti ini dapat merugikan, khususnya pada industri seperti pengolahan makanan atau farmasi, dimana kemurnian cairan sangat penting. Katup periksa digunakan untuk mencegah air yang diolah, bahan kimia, atau zat lain mengalir mundur dan bercampur dengan cairan yang tidak diolah atau tidak kompatibel.

Mempertahankan Tekanan Sistem
Katup periksa juga membantu menjaga tekanan sistem dengan mencegah kehilangan cairan akibat aliran balik. Fitur ini sangat penting untuk aplikasi yang memerlukan tekanan yang konsisten, seperti pada sistem HVAC dan irigasi.

Mencegah Palu Air
Katup periksa adalah alat penting untuk mengurangi palu air. Water hammer terjadi ketika terjadi lonjakan tekanan air secara tiba-tiba di dalam pipa, seringkali setelah perubahan arah secara tiba-tiba, pecahnya pipa yang sebelumnya tersumbat, atau matinya katup secara tiba-tiba dalam sistem perpipaan. Katup periksa yang dipasang memungkinkan perlambatan aliran fluida lebih terkendali ketika katup ditutup, sehingga menghilangkan energi kinetik cairan yang bergerak. Pembuangan energi ini membantu mengurangi dampak water hammer.

Aplikasi Umum Katup Periksa
Katup periksa banyak digunakan baik di lingkungan industri maupun aplikasi perumahan. Berikut adalah beberapa aplikasi umum di mana katup periksa memainkan peran penting:

Sistem Air dan Air Limbah
Pada perpipaan perumahan, katup periksa mencegah air yang terkontaminasi mengalir kembali ke pasokan air bersih, yang dapat memasukkan bakteri, bahan kimia, atau kontaminan berbahaya ke dalam air minum. Mereka juga digunakan dalam sistem irigasi untuk memastikan air mengalir ke tanaman dan halaman rumput tanpa mengalir kembali ke pasokan utama. Di instalasi pengolahan air limbah, katup periksa mencegah air limbah mengalir ke rumah dan tempat usaha, yang merupakan hal penting karena alasan yang jelas.

Proses Industri
Industri manufaktur, pengolahan bahan kimia, dan pembangkit listrik sangat bergantung pada katup periksa. Mereka melindungi pompa, kompresor, dan peralatan lainnya dari aliran balik, sehingga menyelamatkan perusahaan dari perbaikan yang mahal dan waktu henti. Katup periksa juga memainkan peran penting dalam menjaga tekanan dan mencegah kontaminasi dalam sistem yang kompleks ini.

Sistem HVAC
Dalam sistem pemanas, ventilasi, dan pendingin udara (HVAC), katup periksa mencegah aliran balik udara atau air. Hal ini memastikan bahwa udara panas dan dingin dapat dialirkan ke ruangan yang diinginkan, memungkinkan air bersirkulasi dengan baik melalui boiler dan pendingin. Hal ini mencegah kerusakan pada komponen dan membantu mengoptimalkan sistem untuk mempertahankan suhu dan tingkat tekanan yang diinginkan tanpa gangguan.

Apa yang Perlu Dipertimbangkan Saat Memilih Katup Periksa Anda

Untuk memilih check valve yang tepat untuk aplikasi Anda, beberapa kriteria harus dipertimbangkan. Namun, tidak ada satu jenis check valve yang merupakan pilihan terbaik untuk semua aplikasi, dan pentingnya setiap kriteria dapat bervariasi tergantung pada kasus spesifik. Beberapa faktor yang perlu dipertimbangkan antara lain kompatibilitas fluida, karakteristik aliran, head loss, karakteristik non-slam, dan total biaya kepemilikan.

Kompatibilitas Cairan
Semua katup periksa yang disebutkan dalam artikel ini dirancang untuk aplikasi air dan air limbah yang diolah, namun penggunaan katup untuk aplikasi air limbah mentah atau limbah dapat menimbulkan masalah. Saat memilih katup untuk cairan ini, pertimbangkan bagaimana keberadaan zat padat berpotensi mempengaruhi pengoperasian katup.

Karakteristik Aliran
Jika check valve menutup dengan sangat cepat, hal ini dapat mencegah benturan terhadap peralatan di bagian hulu, seperti pompa. Namun, penutupan yang cepat tidak melindungi terhadap lonjakan tekanan yang disebabkan oleh pompa yang hidup dan mati. Jika katup membuka (dan menutup) dengan cepat, aliran akan berubah dengan cepat, sehingga meningkatkan kemungkinan terjadinya lonjakan arus.

Kehilangan Kepala
Kehilangan head, antara lain, merupakan fungsi dari kecepatan fluida. Hilangnya head melalui katup ditentukan oleh desain internal katup dan derajat pembukaan. Ketika katup dirancang dengan bukaan terbatas (menyempit) dibandingkan dengan pipa, kecepatan melalui katup akan meningkat, menyebabkan kehilangan head yang lebih besar. Sebaliknya, jika katup dirancang dengan batasan yang lebih kecil dan memiliki ukuran lubang yang sama dengan pipa, kehilangan head akan lebih kecil, yang berarti katup tidak akan mempengaruhi kehilangan head sistem secara keseluruhan secara signifikan. Ada berbagai macam nilai head loss, antara lain nilai zeta, Kv, dan nilai Kvs.

Total Biaya Kepemilikan
Biaya yang terkait dengan katup periksa Anda lebih dari sekadar harga pembelian. Untuk beberapa instalasi, biaya yang paling penting mungkin adalah pembelian dan pemasangan, sementara dalam kasus lain, biaya pemeliharaan atau energi mungkin sama besarnya atau bahkan lebih besar. Selain itu, perlindungan peralatan yang lebih berharga, seperti pompa, harus dipertimbangkan, dan menilai kinerja katup akan menjadi hal yang sangat penting. Saat mengevaluasi biaya sebagai kriteria pemilihan katup periksa Anda, pertimbangkan total biaya selama masa pakai katup. Umumnya, konstruksi katup yang lebih sederhana memiliki persyaratan perawatan yang lebih rendah. Nilai Kv yang lebih tinggi biasanya menghasilkan konsumsi energi yang lebih rendah, sementara kinerja yang lebih baik meningkatkan kemampuan perlindungan.

Karakteristik Non-Slam
Bantingan katup periksa dapat berdampak negatif terhadap lonjakan tekanan. Langkah pertama dalam proses ini terjadi ketika pompa berhenti, memulai lonjakan tekanan. Langkah kedua adalah pembalikan aliran, yang menyebabkan katup periksa yang tertutup penuh terbanting. Jika check valve menutup terlalu cepat, energi kinetik diubah menjadi tekanan tinggi, sehingga membebani pipa dan menghasilkan kebisingan yang berlebihan.

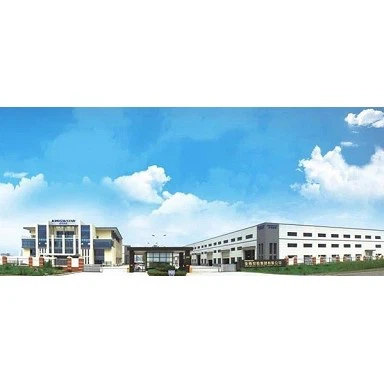

Pabrik kami

ZHEJIANG DIANTAI VALVE CO.,LTD adalah perusahaan khusus yang dikhususkan untuk pembuatan dan penjualan katup industri palsu, yang berlokasi di kampung halaman pompa & katup China-Wenzhou!

Didirikan selama lebih dari 30 tahun, dengan teknologi profesional dalam katup baja tempa, perusahaan memiliki peralatan presisi lebih dari 40 set, mesin kontrol angka canggih, bengkel mesin, bengkel perakitan, dan gudang setengah jadi sintetis untuk memastikan fleksibilitas dan pertukaran dari semua bagian produk.
Sementara itu, perusahaan memiliki tim teknologi modern untuk terus meneliti dan mengembangkan produk baru

Pertanyaan Umum

T: Apa keuntungan dari katup periksa?

A: Mengurangi water hammer: Water hammer adalah lonjakan tekanan tiba-tiba yang dapat terjadi ketika aliran air dihentikan secara tiba-tiba. Katup periksa membantu mengurangi water hammer dengan mencegah aliran air berbalik arah.

T: Kapan saya harus menggunakan katup periksa?

A: Perlindungan peralatan hulu. Arus balik dapat dengan mudah merusak meteran, kompresor, filter, pompa, dan perangkat lain yang dibuat untuk aliran searah. ...
Mencegah kontaminasi atau pencampuran media. ...
Mencegah drainase.

T: Apakah katup periksa mencegah tekanan balik?

A: Katup periksa mencegah aliran balik, tetapi tidak mencegah tekanan balik. Tidak mungkin membuang kondensat bertekanan rendah ke saluran bertekanan lebih tinggi.

T: Apakah katup periksa mengurangi tekanan air?

A: Jadi check valve terbuka, cairan ekstra bergerak melalui pipa, dan tekanan berkurang di bawah tekanan retak. Begitu tekanan berada di bawah tekanan retak, maka terjadi proses penutupan yang mengakibatkan penutupan katup.

T: Apa kegunaan utama katup periksa?

A: Mencegah Aliran Balik: Fungsi utama katup periksa adalah untuk mencegah aliran balik cairan dalam sistem perpipaan. Ini memastikan bahwa aliran fluida terjadi dalam satu arah saja, sehingga secara efektif menghalangi aliran balik.

T: Apa perbedaan antara pencegah aliran balik dan katup periksa?

J: Katup periksa menggunakan sumbat berengsel yang memungkinkan air melewati pipa tetapi menghalanginya untuk kembali. Sebaliknya, pencegah aliran balik memberikan tekanan yang lebih besar pada pipa untuk memastikan air hanya dapat mengalir satu arah.

T: Apa aturan katup periksa?

J: Untuk mencegah aliran balik dan mengurangi water hammer secara andal, yang terbaik adalah memasang katup periksa tepat setelah pompa keluar, dengan selalu mengingat aturan lima diameter saat melakukannya. Hindari memasang segera setelah siku, karena hal ini dapat menimbulkan turbulensi parah dan, pada gilirannya, obrolan katup, ketidakstabilan, dan akhirnya kegagalan.

T: Di mana Anda memerlukan katup periksa?

A: Katup periksa umumnya dipasang di saluran pipa untuk mencegah aliran balik. Check valve pada dasarnya adalah katup satu arah, dimana aliran dapat mengalir bebas ke satu arah, namun jika aliran berputar maka katup tersebut akan menutup untuk melindungi pipa, katup lain, pompa dll.

T: Seberapa efektif katup periksa?

J: Katup periksa bukanlah perlindungan mutlak terhadap aliran balik. Mereka mencegah aliran balik dalam jumlah besar tetapi sering kali membiarkan sejumlah kecil mengalir. Ada banyak desain katup periksa yang berbeda, tetapi semuanya bergantung pada mekanisme yang terbuka untuk memungkinkan aliran dalam satu arah dan menutup untuk mencegah aliran dalam arah sebaliknya.

T: Apa alternatif pengganti katup periksa?

J: Katup balik adalah produk lain yang secara khusus bertugas mencegah aliran balik air atau cairan lainnya.

T: Apa keuntungan dari katup periksa?

J: Katup periksa mencegah aliran balik, dan dengan demikian merusak pompa darurat, dengan membiarkan cairan hidrolik mengalir hanya dalam satu arah. Katup periksa juga dapat mencegah partikel asing atau serpihan memasuki sistem hidrolik, sehingga semakin melindungi pompa dan komponen lainnya dari kerusakan akibat kontaminasi.

T: Berapa besar katup periksa mengurangi aliran?

A: Kedua, rawan macet dalam posisi tertutup sehingga menghalangi aliran air ke segala arah. Dan ketiga, mereka dapat membatasi aliran air. Dalam percobaan yang saya lakukan, saya telah mengukur pengurangan aliran air sebanyak 50% ketika katup periksa dipasang dan berfungsi dengan baik, yaitu terbuka penuh.

Q: Kapan sebaiknya check valve dipasang?

A: Katup periksa dipasang di lokasi kritis untuk mencegah aliran balik. Mereka biasanya digunakan dalam sistem perpipaan untuk mencegah aliran balik cairan dan untuk melindungi peralatan sensitif, kompresor, pipa, dan pompa.

T: Mana yang lebih baik, katup ayun atau katup pegas?

J: Katup periksa pegas memberikan fleksibilitas lebih besar dibandingkan katup periksa ayun dan cocok untuk berbagai aplikasi, termasuk orientasi horizontal dan vertikal.

T: Apakah katup periksa mencegah tekanan balik?

J: Sistem pompa air menggunakan katup periksa untuk menjaga tekanan saat pompa mati, serta mencegah aliran balik. Misalnya, pada pemanas air rumah, katup periksa akan mencegah air panas kembali ke saluran masuk dingin ketika ada penurunan tekanan di sisi dingin.

T: Di mana memasang katup periksa pada tangki air?

A: Katup periksa biasanya dipasang di dekat meteran air. Itu harus selalu dipasang di sisi meteran pelanggan. Ini adalah sisi yang mengarah ke pipa internal Anda. Biasanya terdapat tanda panah pada katup periksa itu sendiri, yang menunjukkan arah aliran air.

T: Apa aturan praktis untuk katup periksa?

J: Mekanisme kerja katup periksa serupa di semua model. Sejauh menyangkut katup periksa, aturan praktisnya adalah membiarkan aliran hanya dalam satu arah dan mencegah aliran balik. Untuk beroperasi dengan cara yang benar, katup periksa mengandalkan tekanan hulu minimum agar dapat terbuka.

T: Di mana katup periksa dibutuhkan?
