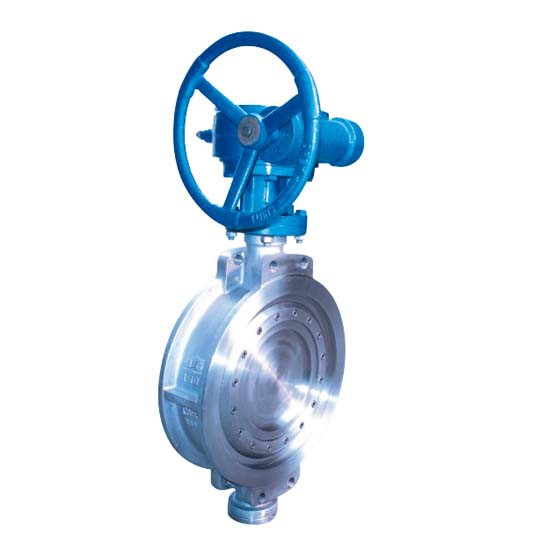

Katup Kupu-kupu Tertutup Keras Dua Arah

Ringkasan katup kupu-kupu keras tertutup ganda:

Katup kupu-kupu bersisi keras dua-arah dapat dipasang pada suhu kurang dari 425 C. Mediumnya adalah gas, udara, uap, air, air laut, minyak dan pipa industri lainnya untuk mengatur aliran dan memotong media. Mode pengendaraan termasuk manual, penggerak roda cacing, pneumatik, hidraulik, elektrik, hubungan elektro-hidraulik dan aktuator lainnya, yang dapat mewujudkan kontrol jarak jauh dan operasi otomatis. Produk seri kupu-kupu keras katup kupu-kupu logam, umur panjang, katup kupu-kupu hemat energi. Strukturnya dirancang oleh prinsip pengepang tiga dimensi, dan kursi katup mengadopsi struktur multi-level yang kompatibel dengan segel keras dan lunak. Ini memiliki pemrosesan yang indah dan teknologi canggih. Produk ini terdiri dari badan katup, plat kupu-kupu, kursi multi-level, batang katup, mekanisme transmisi dan komponen utama lainnya. Oleh karena itu, secara luas digunakan dalam pipa dengan media korosif seperti metalurgi, listrik, minyak bumi, industri kimia, udara, gas, gas yang mudah terbakar dan pasokan air dan drainase.

Ciri:

Karena katup kupu-kupu dari produk ini dirancang oleh prinsip tiga-dimensi eksentrisitas, jalur gerakan ruang permukaan penyegelan diidealkan, dan permukaan penyegelan bebas dari gesekan, interferensi dan pemilihan bahan penyegel yang tepat, sehingga penyegelan, korosi resistensi, tahan suhu tinggi dan ketahanan aus dari katup kupu-kupu dijamin andal. Karakteristik utamanya adalah sebagai berikut:

1. Kecepatan pembukaan dan penutupan katup kupu-kupu (DN 600) dikendalikan di bawah 390, masa pakai katup kupu-kupu panjang, dan saklar bisa lebih dari 40000 kali (lebih dari 10 tahun).

2. Struktur mengepang tiga dimensi membuat pelat kupu-kupu lebih kencang dan lebih kencang. Kinerja penyegelannya dapat diandalkan dan bebas kebocoran.

3. Ketahanan tekanan tinggi, ketahanan korosi, ketahanan aus, umur panjang, dll

4. Melapisi berbasis karbida berbasis kobalt digunakan pada permukaan penyegelan piringan piringan. Permukaan segel tahan aus dan memiliki masa pakai yang lama.

5. Plat kupu-kupu ukuran besar harus struktur aliran truss ganda dengan kekuatan tinggi, area luapan besar dan hambatan aliran kecil.

6. Katup memiliki fungsi penyegelan dua arah. Ini dapat diinstal ke segala arah tanpa pembatasan arah aliran menengah atau pengaruh posisi ruang.

7. Untuk mengurangi ketahanan air, poros katup kupu-kupu harus mengadopsi struktur dua-tahap, dan bantalan poros katup harus mengadopsi bantalan pelumas diri, sehingga resistansi gesekan dalam operasi kecil.

8. Hubungan antara plat kupu-kupu dan poros katup dirancang dengan struktur pin tarik. Pin tarik keluar tidak melewati pusat poros katup, dan tidak akan melemahkan kekuatan poros, dan permukaan sendi dengan poros katup sangat meningkat. Dengan mengencangkan pin pin pull-out, kekuatan pra-pengetatan antara pin tarik-keluar dan permukaan sendi poros katup dihasilkan, sehingga poros katup plat kupu-kupu dikombinasikan rapat tanpa izin dan dibuka. Ketika katup ditutup, tidak ada beban impak yang akan dihasilkan, yang membuat pelat kupu-kupu berputar dengan lancar dan menutup dengan andal.

9. Kekuatan pembukaan dan penutupan dan momen pembukaan dan penutupan katup kupu-kupu diubah selama proses pembukaan dan penutupan. Saat pembukaan dan penutupan katup kupu-kupu di bawah tekanan kerja harus dikontrol pada sekitar 230N * m, dan gaya operasi yang diterapkan pada handwheel harus sekitar 20 kg. Ketika katup kupu-kupu ditutup dan dibuka, gaya operasi yang diterapkan ke roda tangan harus tidak melebihi 40 kg. Nilai maksimum adalah untuk merancang dan memproduksi katup kupu-kupu pada saat penutupan terakhir atau momen pembukaan awal untuk mengurangi kekuatan penutupan dan momen penutupan.

10. Untuk DN> 300 katup kupu-kupu, itu harus memiliki penyesuaian platial platial dan memperbaiki perangkat. Melalui pengaturan yang tepat dan penetapan posisi aksial plat kupu-kupu, posisi pelat kupu-kupu pada dudukan katup berada dalam kondisi penyegelan terbaik. Untuk kelonggaran pelat kupu-kupu yang mungkin disebabkan selama penggunaan jangka panjang, juga nyaman untuk menyesuaikan penguncian lebih lanjut untuk mencapai kebocoran nol dalam penggunaan jangka panjang.

Adopsi standar:

Desain dan pembuatan sesuai dengan standar GB / T12238-1989 katup flange umum dan katup kupu-kupu dengan koneksi penjepit.

Panjang struktur katup logam memenuhi standar GB / T 12221-2005.

Katup katup dan katup kupu-kupu umum dengan koneksi penjepit sesuai dengan standar GB / T 17241.6-2008.

Kondisi teknis coran besi ulet untuk katup tujuan umum memenuhi standar GB / T 12227-2005.

Penandaan dan pengecatan katup sesuai dengan standar JB / T 106-2004.

Katup umum menandai sesuai dengan GB12220-89;

Prosedur uji tekanan hidup statis dari Butterfly Valve sesuai dengan standar JB / T8863-2004.

Tes katup umum sesuai dengan standar GB13927-92.

Standar GB / T 17219-200 untuk evaluasi keselamatan alat angkut dan distribusi air minum dan bahan pelindung;

Batang baja tahan karat memenuhi persyaratan GB / T 1220.

Pengemasan dan penyimpanan katup harus sesuai dengan standar JB / T7928.

Karet Sealing Ring - Joint Sealing Ring untuk Air Bersih dan Drainase Pipeline: HG / T3091-2000;

Lukisan

Permukaan bagian dalam dan luar dari badan katup, plat kupu-kupu dan mekanisme operasi harus sandblasted untuk menghilangkan karat, kelembaban dan kotoran minyak.

Bagian dalam dan luar katup kupu-kupu harus dilapisi dengan bubuk resin epoksi tidak beracun untuk mencegah korosi karat dan cairan, dan warnanya harus biru Turki. Pelapisan harus halus, seragam dan bebas cacat. Pelapisan tidak larut dalam air setelah pengeringan, dan tidak mempengaruhi kualitas air.
